Mi az a szervo motor konzol? Mire használják?

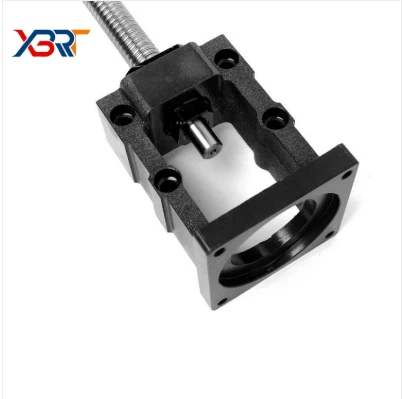

Szervo motor konzol

A szervo motor konzol egy mechanikus szerkezeti alkatrész, amelyet a szervo motor biztonságához és támogatásához használnak. Általában fémből (például alumíniumötvözet vagy acélból) vagy nagy szilárdságú műszaki műanyagból készül. A zárójel kialakításának pontosan meg kell egyeznie a szervómotor telepítési méreteinek (pl. Karima méret, telepítő lyuk pozícióinak) annak biztosítása érdekében, hogy a motor működés közben stabil maradjon, és pontosan továbbítsa a teljesítményt.

Fő felhasználások

Mechanikus rögzítés és helymeghatározás
A zárójel szilárdan a szervomotorot a mechanikus berendezések (pl. Szerszámgépek, robotok, automatizált gyártósorok, 3D nyomtatók) megadott helyzetébe telepíti. Biztosítja, hogy a motor tengelye igazodjon a sebességváltó alkatrészek (pl. Fogaskerekek, csatlakozók, csavarok) tengelyéhez, megakadályozva az átviteli hibákat vagy a telepítési eltérések által okozott mechanikus kopást.
Alkalmazási forgatókönyvek: A CNC szerszámgépek orsós hajtásai, az ipari robotcsuklók motoros felszerelése és az automatizált szállítószalagok motoros rögzítései.

Átviteli teljesítmény és terhelés
A motor és a mechanikus rendszer közötti összekötő hídként a tartó továbbítja a motor forgási vagy lineáris mozgását a működtetőhöz (pl. Szállítószalagok, szerszámok, robotkarok), miközben a nyomatékot, a tolóerőt vagy a feszültséget mozgatja.
Példa: Famegmunkáló gravírozógépben, miután a szervómotort rögzítették a konzol, az ólomcsavart egy csatolással hajtja végre, hogy a munkapad pontos mozgását elérje.

Ütés felszívódás és stabil működés
Egyes zárójelek sokk-elnyelő szerkezeteket tartalmaznak (pl. Gumi párnák, rugalmas tartók) a mechanikus berendezésbe továbbított motor rezgés csökkentése érdekében, ezáltal csökkentve a zajt és javítva a mozgás simaságát.
Alkalmazható forgatókönyvek: Nagy pontosságú és stabilitási követelményekkel rendelkező berendezések, például félvezető csomagolóberendezések és precíziós tesztelő eszközök.

A motor védelme és a karbantartás egyszerűsítése
A zárójel fizikai védelmet nyújt, hogy megakadályozza a motor közvetlen érintkezését a porral, olajjal vagy külső ütközésekkel.
A konzol szabványosított kialakítása megkönnyíti a motor szétszerelését és karbantartását. Például, amikor a motornak cseréjére van szüksége, akkor gyorsan eltávolítható a konzol rögzítőcsavarjainak meglazításával, javítva a karbantartási hatékonyságot.

Alkalmazkodás az összetett telepítési környezetekhez
A berendezések követelményei szerint a konzol különféle formákba (pl. L-típusú, U-típusú, karima-típusú) vagy beállítási mechanizmusokkal (pl. Szög beállítás, helyzet finomhangolás) tervezhető, hogy megfeleljen a korlátozott terekben vagy speciális szögben.
Példa: Együttműködő robotokban a kompakt zárójelek lehetővé teszik a motorok és a robotkar illesztéseinek integrált telepítését, a hely megtakarítását és a mechanikai szerkezet optimalizálását.

Kulcsfontosságú jellemzők

Nagy pontosságú feldolgozás: A szerelő lyuk helyzetének, laposságának és egyéb méreteinek szigorúan meg kell egyezniük a motor és a berendezések helyének a telepítési pontosság biztosítása érdekében.

Erő és merevség: A zárójelnek a motor működése során ellenállnia kell a dinamikus terhelésnek, hogy elkerülje a deformációt, amely befolyásolja az átviteli pontosságot.

Moduláris kialakítás: Egyes zárójelek támogatják a gyors cserét vagy integrációt más átviteli alkatrészekkel (pl. Reduktorok, érzékelők) a rendszer rugalmasságának fokozása érdekében.

A szervo motoros zárójelek nélkülözhetetlen alapvető alkatrészek az automatizálási berendezésekben, és teljesítményük közvetlenül befolyásolja a berendezés mozgási pontosságát, stabilitását és szerviz élettartamát.
